Blog
Actualización de archivos .STL para MeshCAM
Venimos elaborando las carcasas y tapas exteriores de los MeshCAM con elementos estandarizados de PVC de alta resistencia, realizando sobre ellos un mecanizado mínimo. Es resistente, funcional y económico.
Ahora hemos incluido ahora la posibilidad de realizar también el contendor exterior completo en impresión 3D.
El modelado de las partes de la carcasa y los archivos .STL actualizados están al final artículo correspondiente, en la sección de accesorios.
Además de la carcasa completa, tambien se han añadido nuevos modelos de discos para armar el chasis interior. Los nuevos modelos de discos incluyen múltiples ranuras para alojar y fijar tarjetas de circuito impreso adicionales.
Pinchando en cualquiera de laa imágenes llegas directamente a la sección de descargas.
Contenedor MeshCAM de gran autonomía
Nodos una semana operativos.
El pasado fin de semana estuvimos poniendo a prueba, una vez mas, la comunicacion LoRa en cavidad, con puente MQTT a decenas de kilómetros de distancia (y eventualmente a cualquier lugar del mundo
). Esto lo desarrollaremos en una próxima entrada del blog.
La última carga de baterias que realizamos a los nodos fue durante la madrugada del Domingo, para tenerlos 100% operativos durante el ensayo.
Tras finalizar la actividad, los dejamos encendidos en la saca estos dias, para evaluar la descarga de las baterías. Tras una semana completa, el estado de las baterías es el que se muestra:
Los nodos MeshCAM CV04 y CV05 incorporan sendas baterias de 2.600 mA/h. El nodo CV14 incorpora dos baterias de 2.000 mA/h en paralelo. Todas ellas del tipo 18650 en Li-Ion.
Black Xiao attacks!!
Nuestro diseño de contendor estanco para nodos LoRa permite alojar módulos Heltec V3 WS, Heltec V3 WSL, Heltec T114 , FakeTec, y otros con similar factor de forma.
Un módulo que se está haciendo muy popular para armar nodos LoRa es el kit Xiao+Wio del fabricante SeeedStudio.
Con un factor de forma completamente diferente a los módulos antes citados, su pequeño tamaño permite que se integre a la perfección en el MeshCAM.

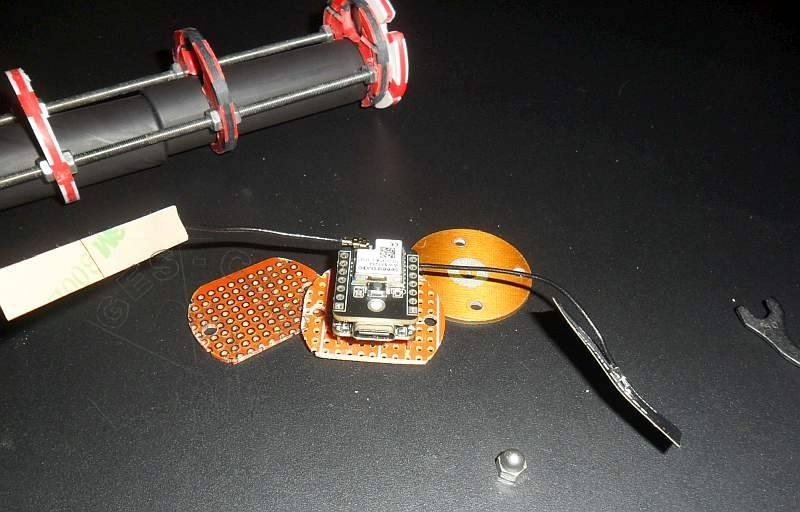

Basta una pequeña placa perforada de prototipos para montarlo. La distancia ente los orificios es estandar, y aunque la separación entre ellos sigue el sistema imperial de medidas, la plaquita encaja como un guante sobre las varillas roscadas, ampliando los agujeros correspondientes a un diámetro de 3,25 mm.
Y disponemos de un monton de espacio adicional junto a las baterías para circuitería complementaria…
