Preliminares

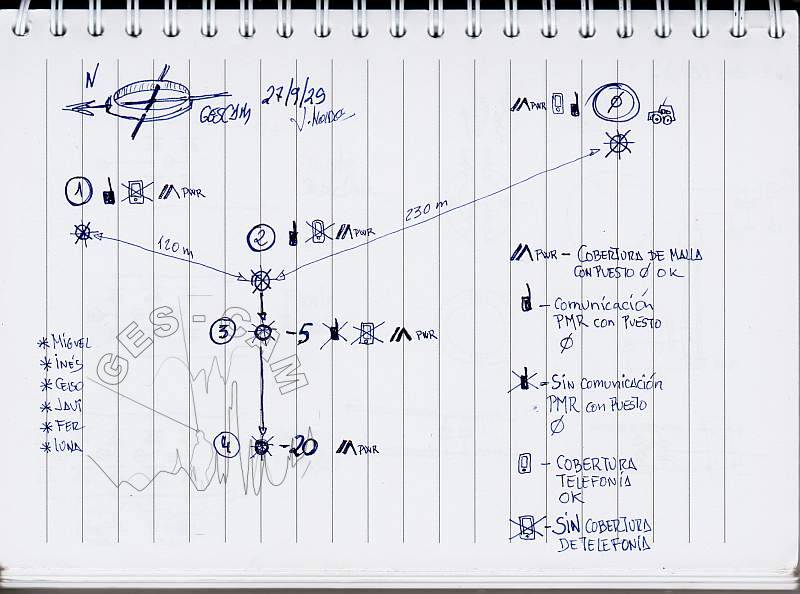

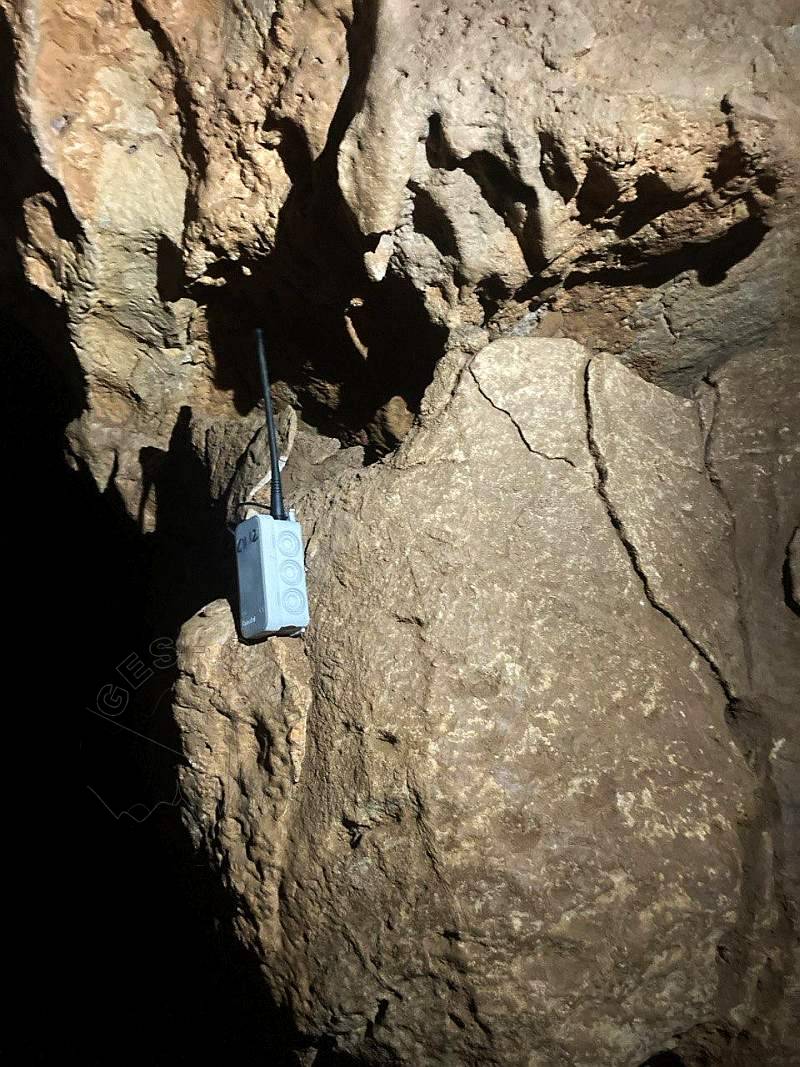

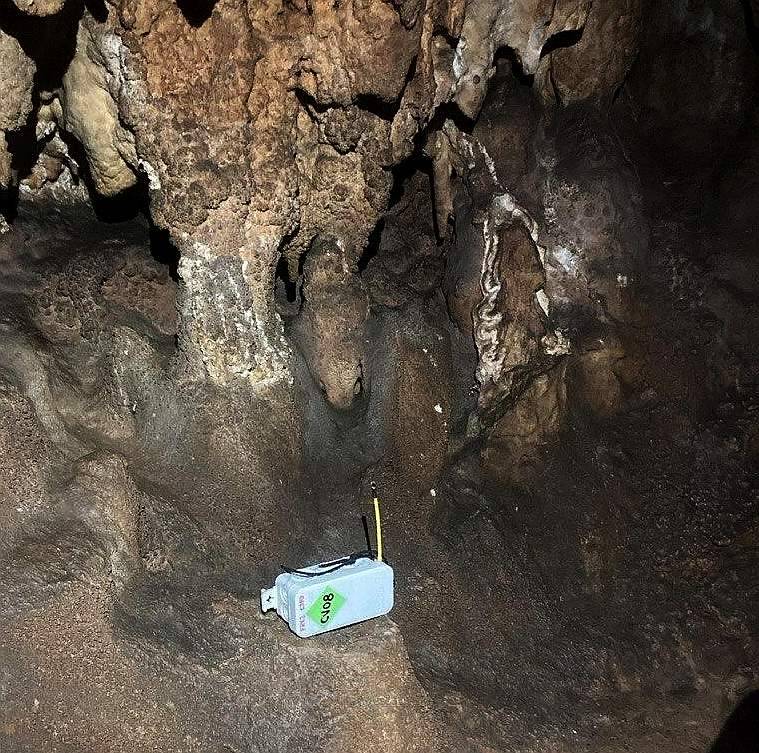

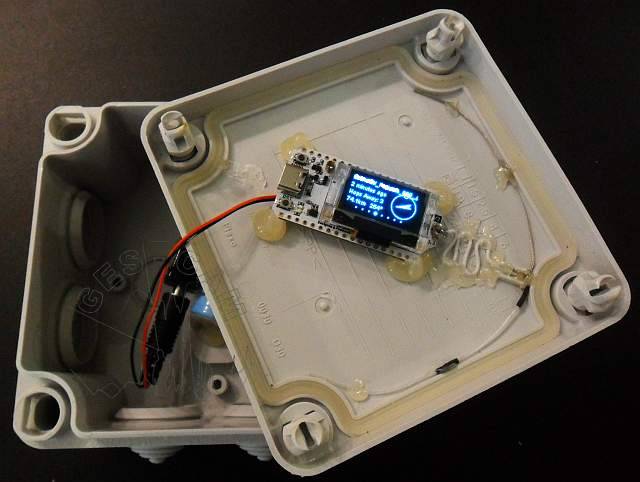

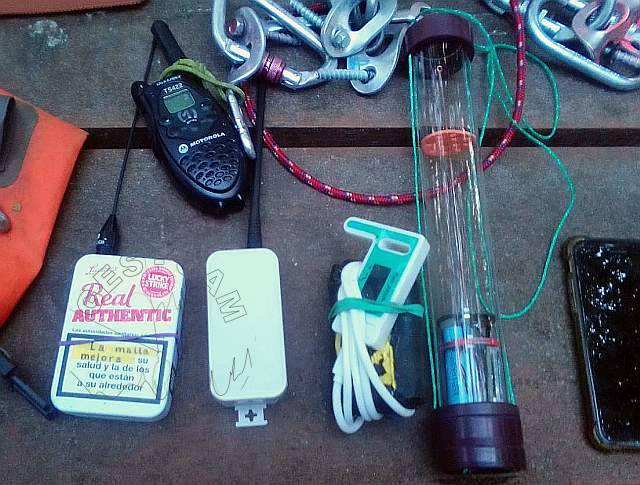

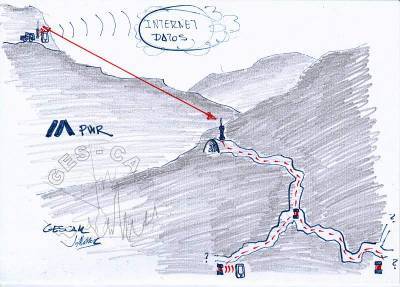

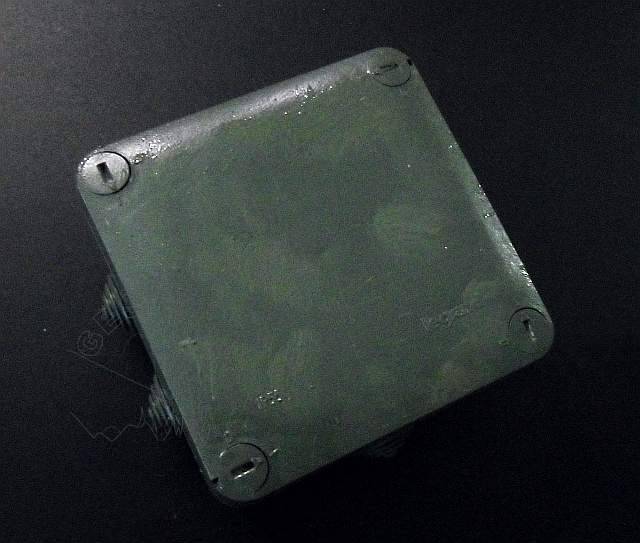

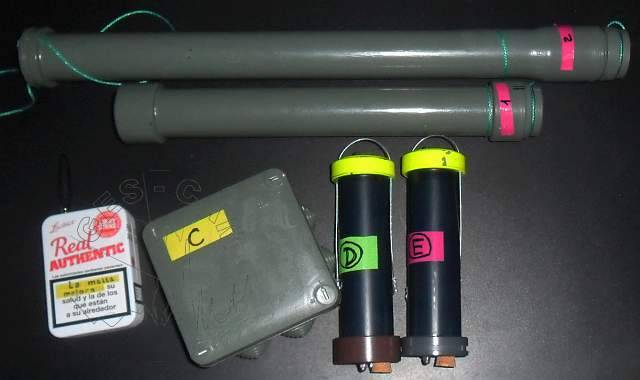

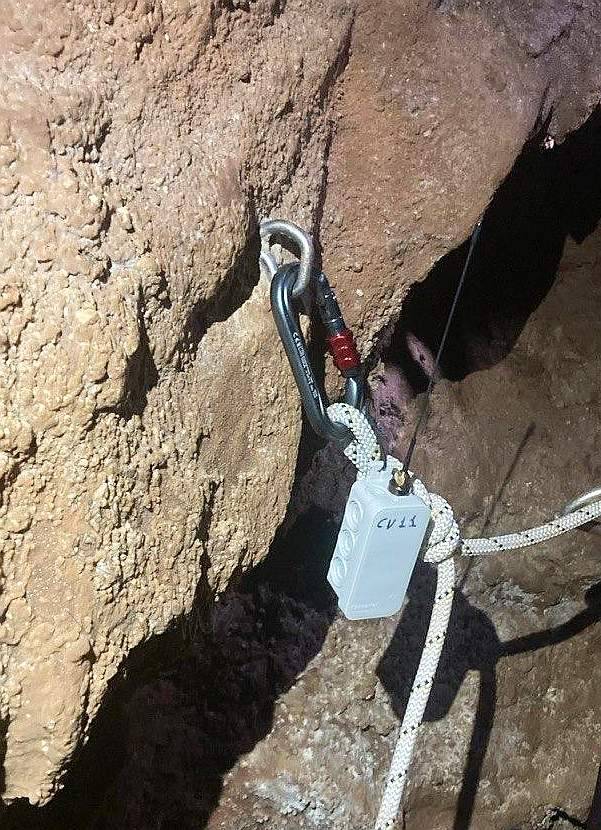

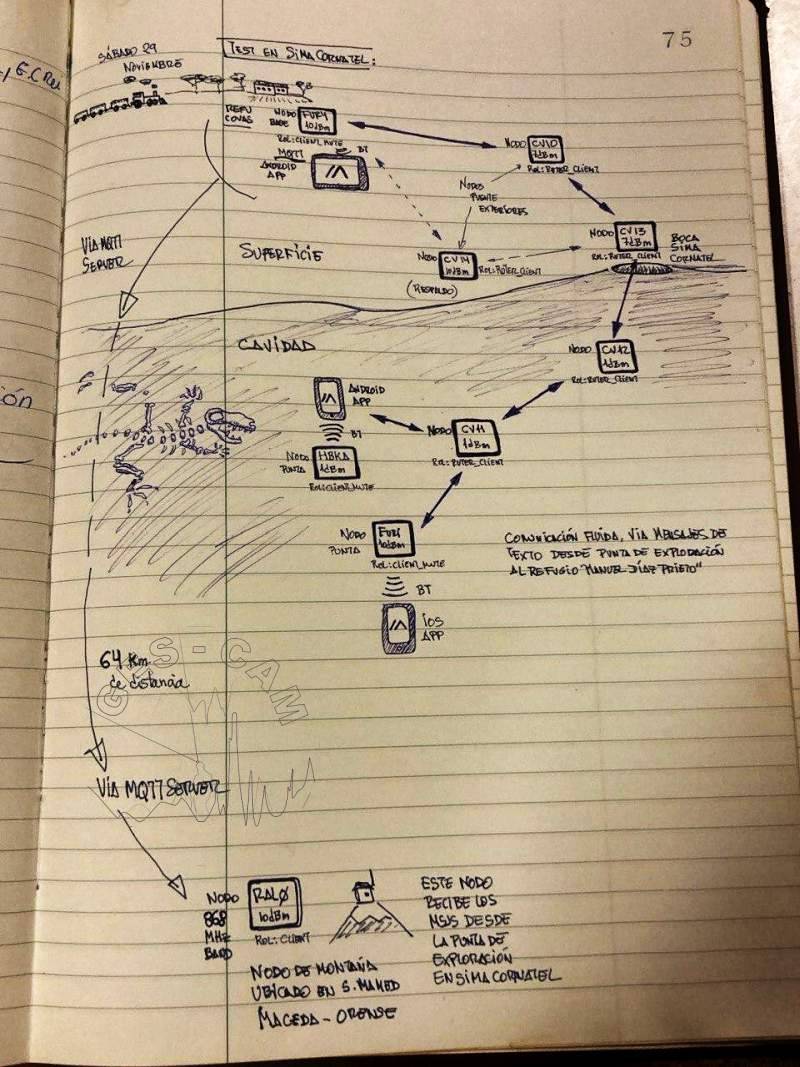

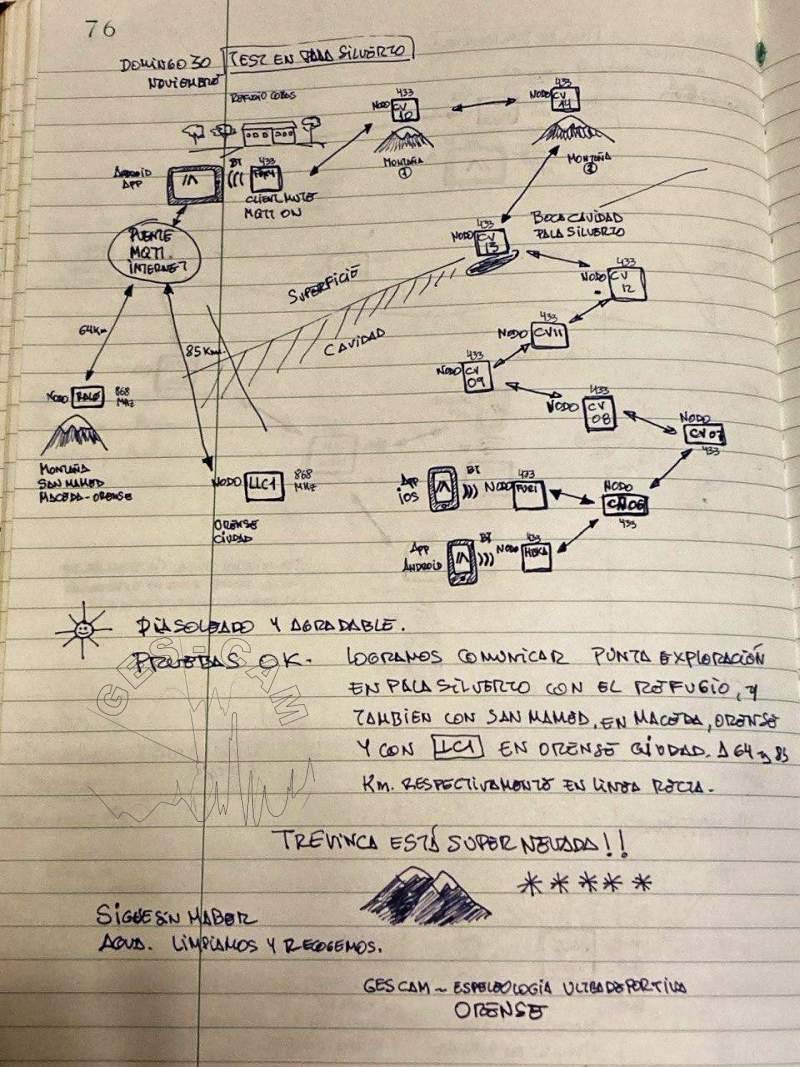

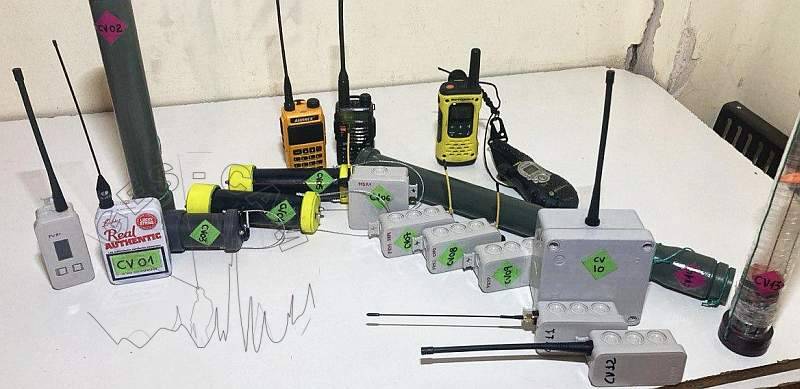

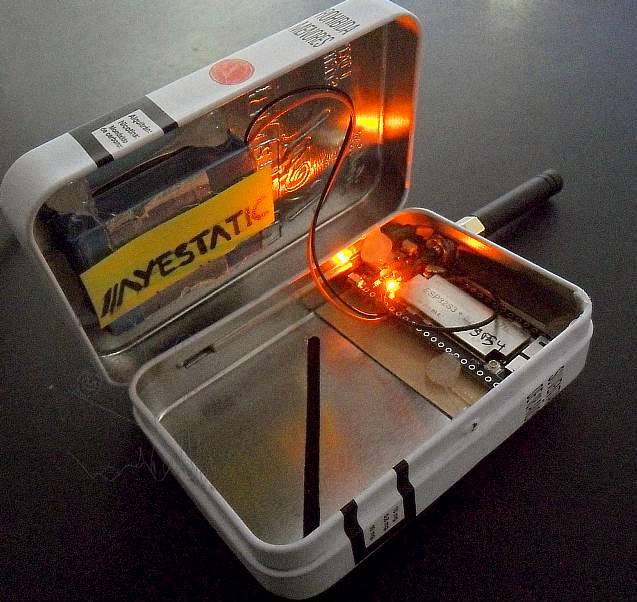

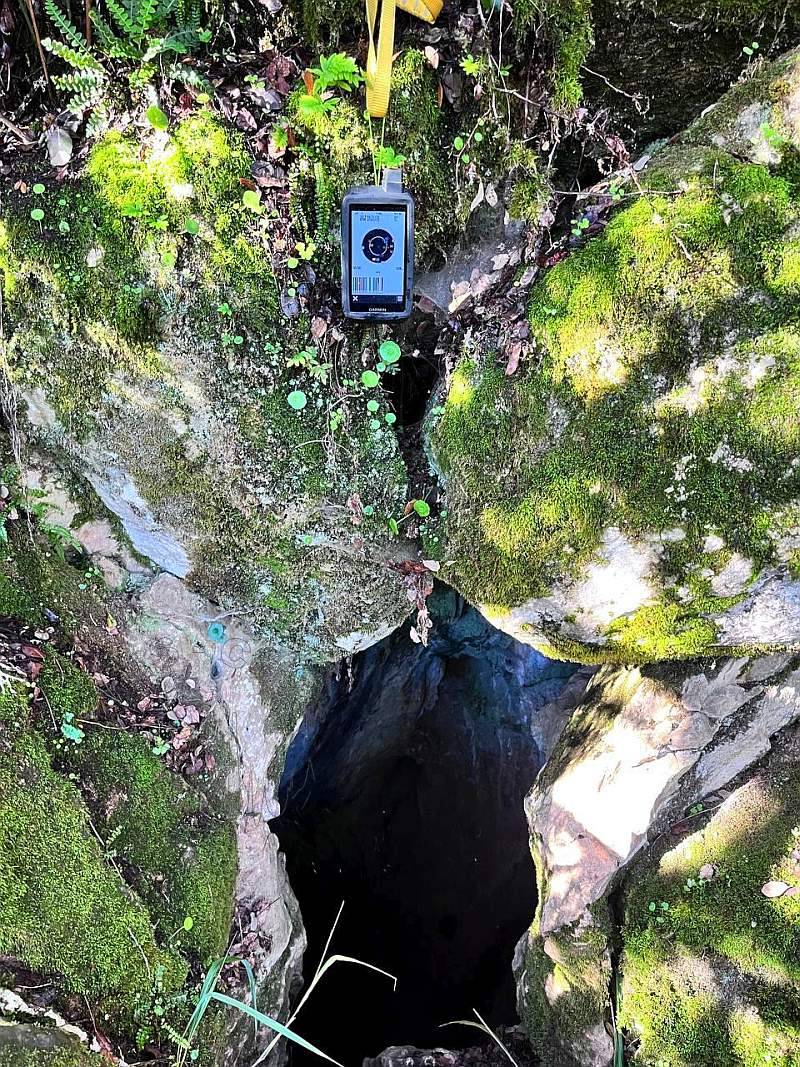

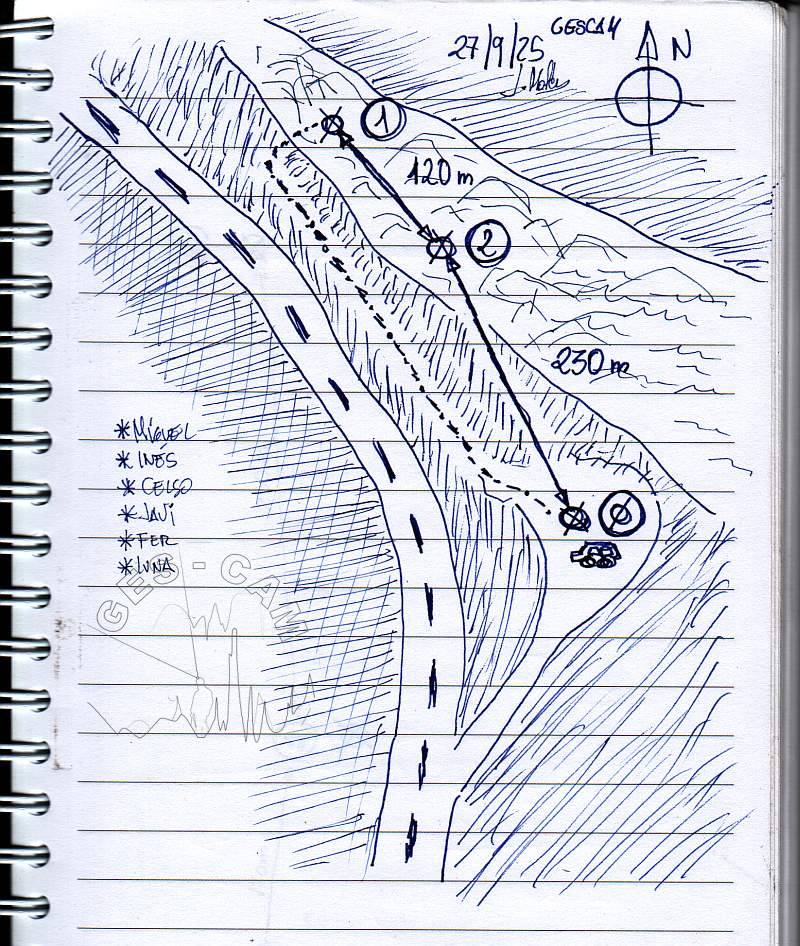

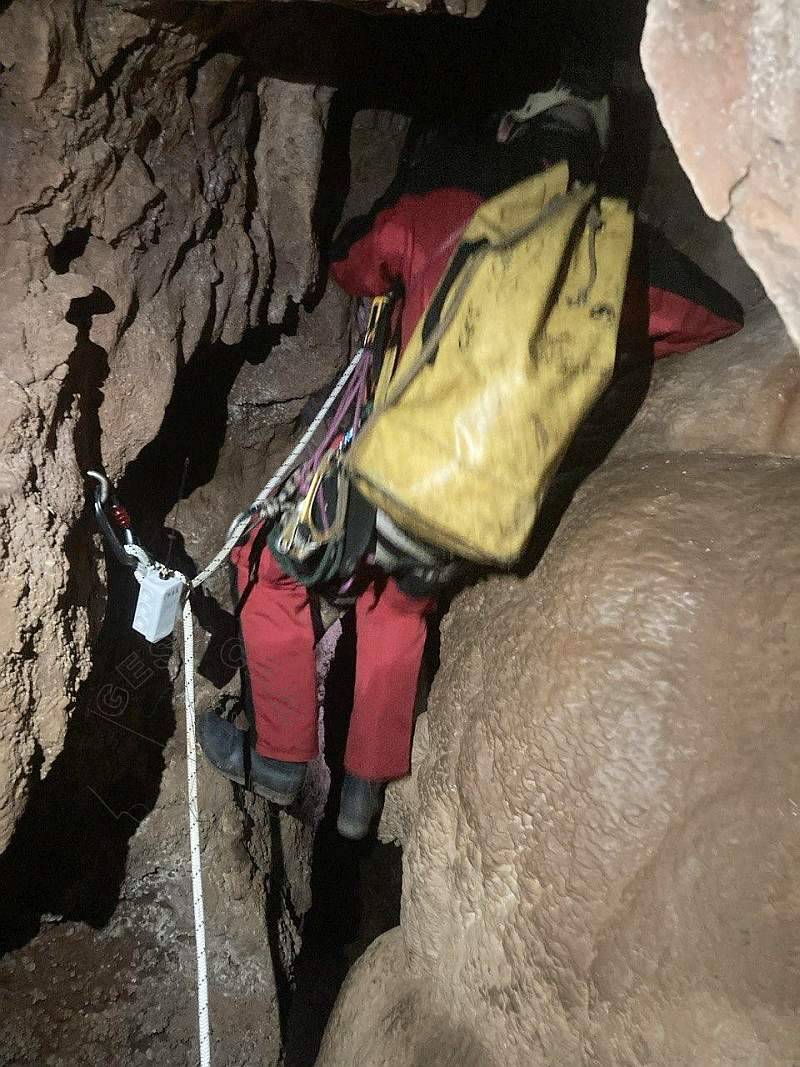

Ensayos y testeos subterráneos de diversas opciones y variantes de nodos.

MeshCAM

Diseño de un nodo robusto, con prestaciones acorde a las exigencias del entorno subterráneo.

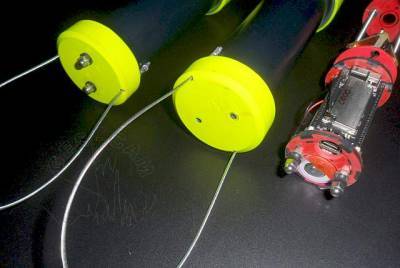

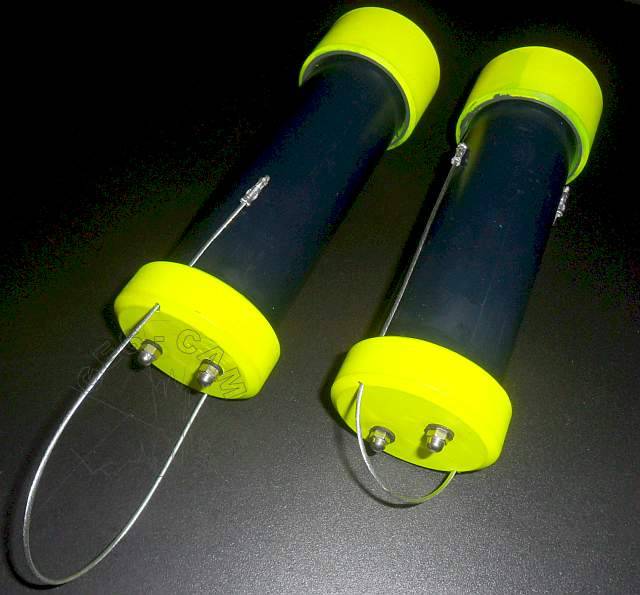

Los nodos MeshCAM pueden incorporar antena interior o exterior. Bateria interna recargable desde el exterior durante el servicio de campo, sin necesidad de abrir el nodo para acceder a su circuitería interior.

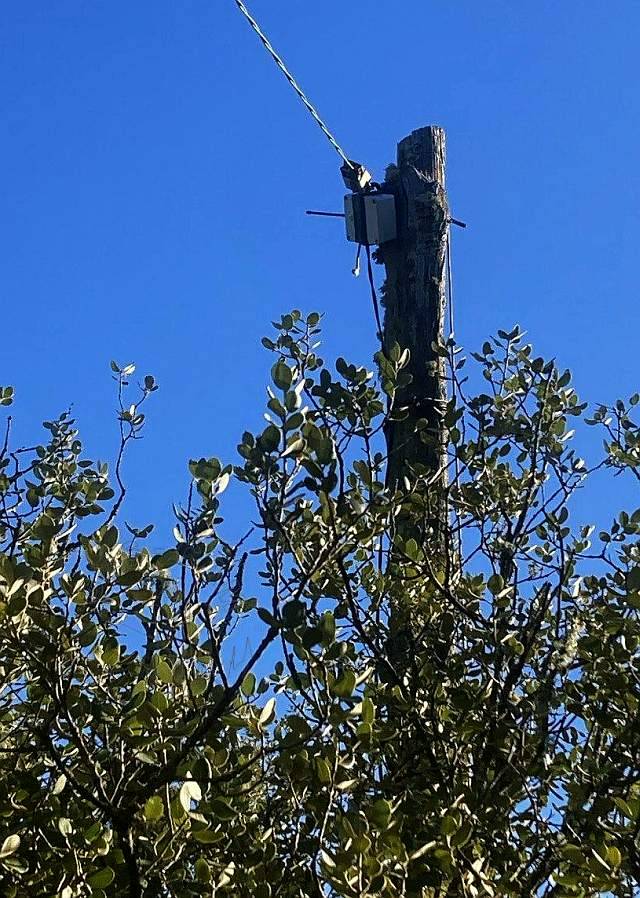

El diseño es modular y adaptable, tanto para nodos autónomos de uso subterráneo, como para nodos autónomos de exterior, asistidos con panel solar de recarga de baterias u otros accesorios para conectividad o telemetría.

Podemos elaborar un nodo “de bolsillo” de tan solo 10 cm de longitud, o bien un “supernodo” de hasta varios metros de longitud.

Planos y medidas

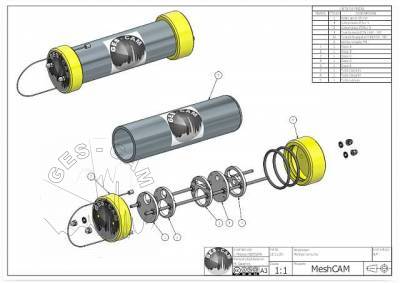

Gracias al trabajo y colaboración de Miguel, pasando y adaptando los croquis y bocetos del diseño a formato CAD y modelado 3D, podemos ofrecer los planos perfectamente realizados, con todas las cotas y elementos necesarios para mecanizar un nodo MeshCAM. Así como los archivos “.STL” de las piezas interiores del nodo para imprimirlos en 3D si se opta por esa opción.

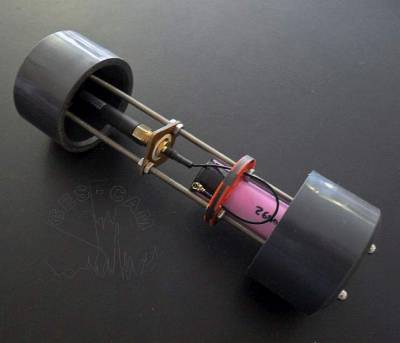

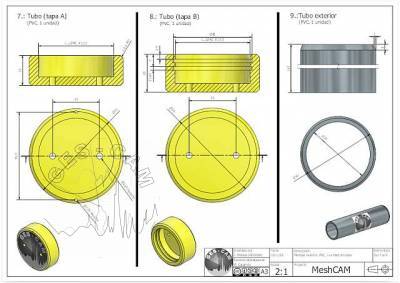

Las piezas exteriores del nodo MeshCAM están elaboradas sobre PCV estandar de alta resistencia, con un mecanizado mínimo. En su interior puede alojar módulos Heltec V3 WS, Heltec V3 WSL, FakeTec, Lilygo Tbeam y otros con factor de forma similar.

Puede incorporar también circuiteria adicional (reguladores, sensores, interfaces, etc…) de ser necesario. Basta con adaptar la longitud total del nodo para dar cabida a los accesorios requeridos.

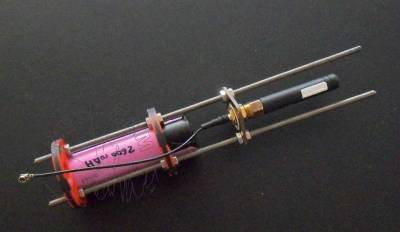

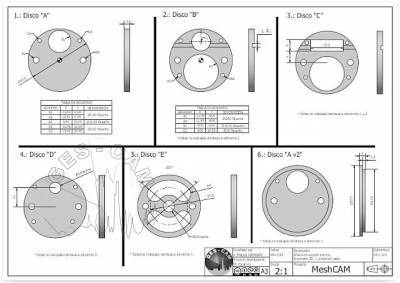

Los discos de soporte interior pueden mecanizarse o imprimirse en 3D (al final del artículo están los enlaces de descarga), en cualquier material no conductor disponible, siempre que proporcionen la resistencia mecánica adecuada.

El alojamiento para la bateria corresponde al formato estandar de una celda Li-Ion 18650. Optamos por emplear este formato de bateria por ser intrinsecamente mas resistente y segura que una celda LiPo.

Pueden colocarse varias celdas de bateria en linea, con solo aumentar el numero de discos soporte (B o C), así como incrementar las respectivas longitudes del tubo exterior y las varillas roscadas hasta el tamaño necesario.

Descarga

Enlaces para descargar los planos en formato A3 y el fichero .ZIP con los archivos .STL para imprimir en 3D las piezas interiores:

• Planos CAD MeshcAM A3
• Archivos .STL
