Una solución practica y elegante para alojar los nodos Mesh en el exterior. “Eco Friendly” y sostenible .

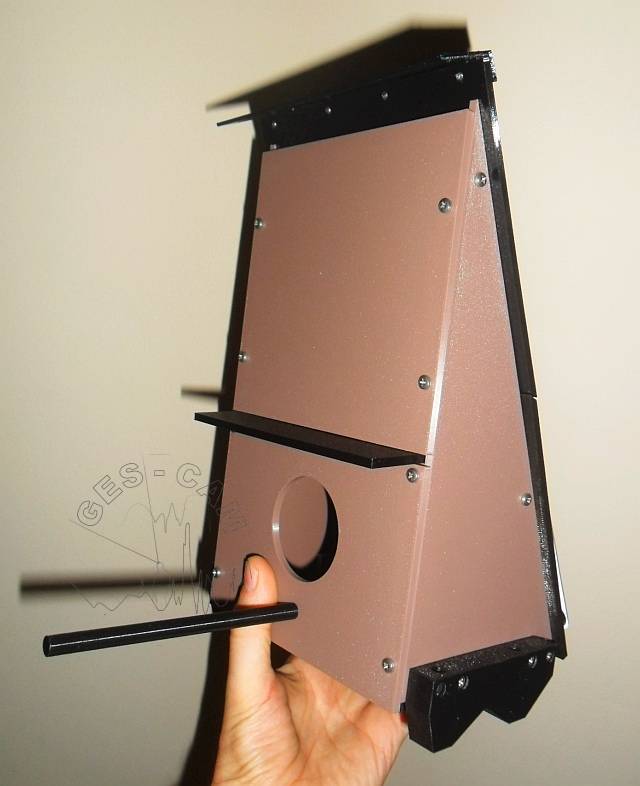

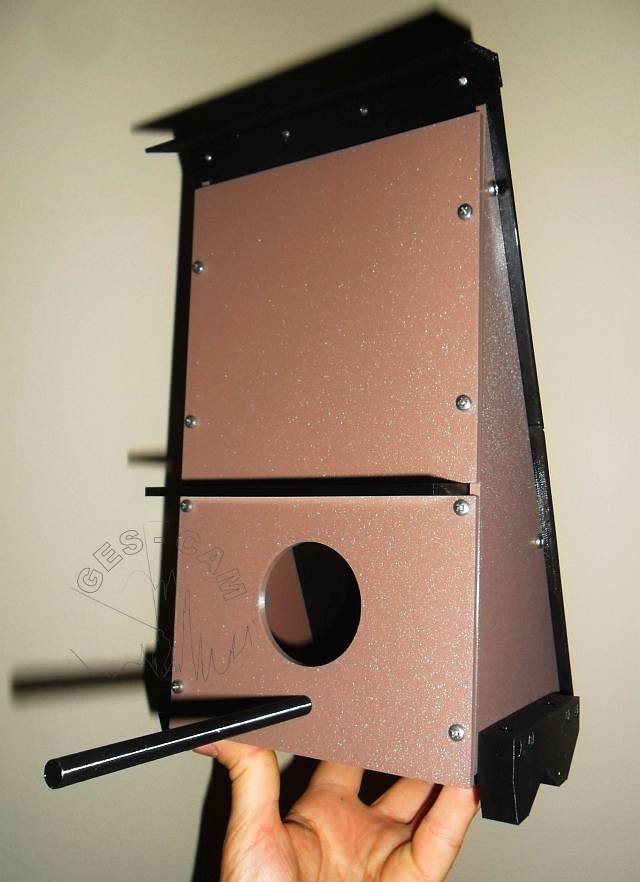

Este es el Duplex Alpino, ya impreso en 3D. Materializado gracias a las colaboraciónes de Max, Micho, Jose, Maik, Chabo, Josep, Celso, Susana, Miguel, Antonio, Javi…

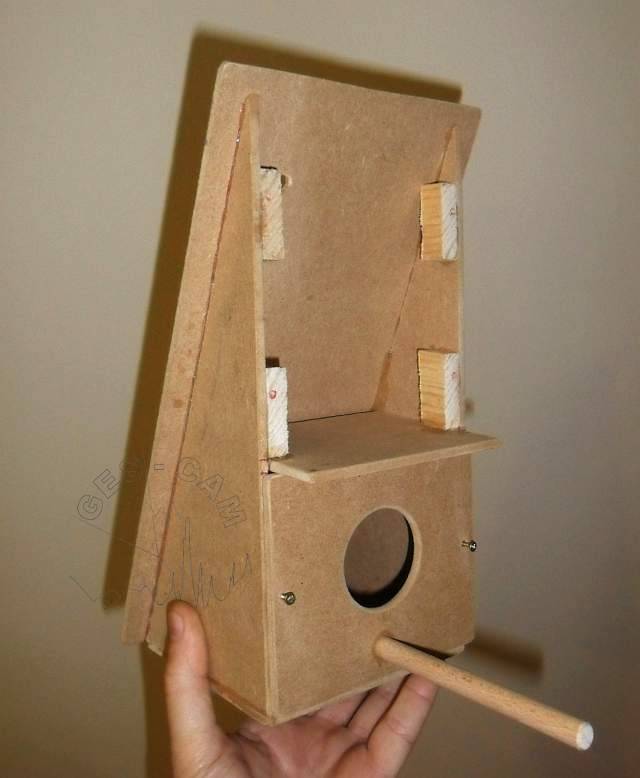

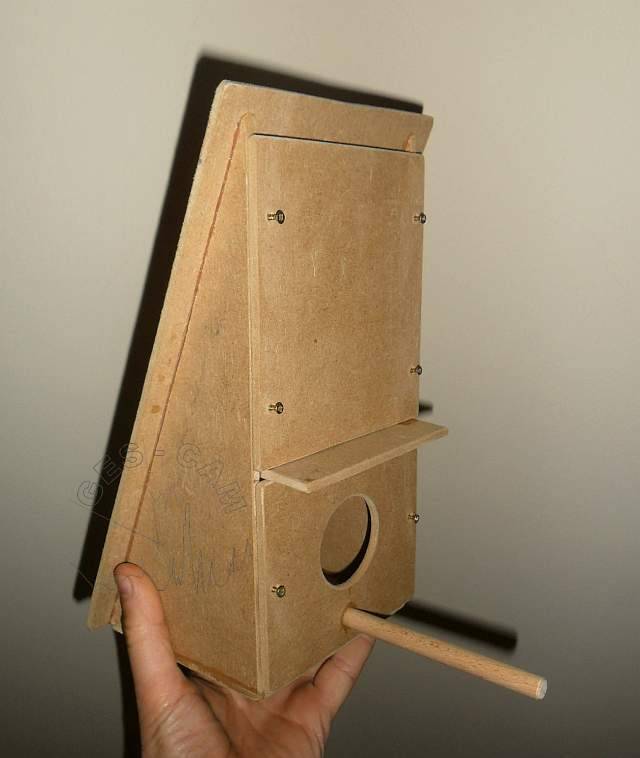

Veamos el proceso completo desde la idea inicial y la construcción del primer prototipo elaborado en madera y DM..

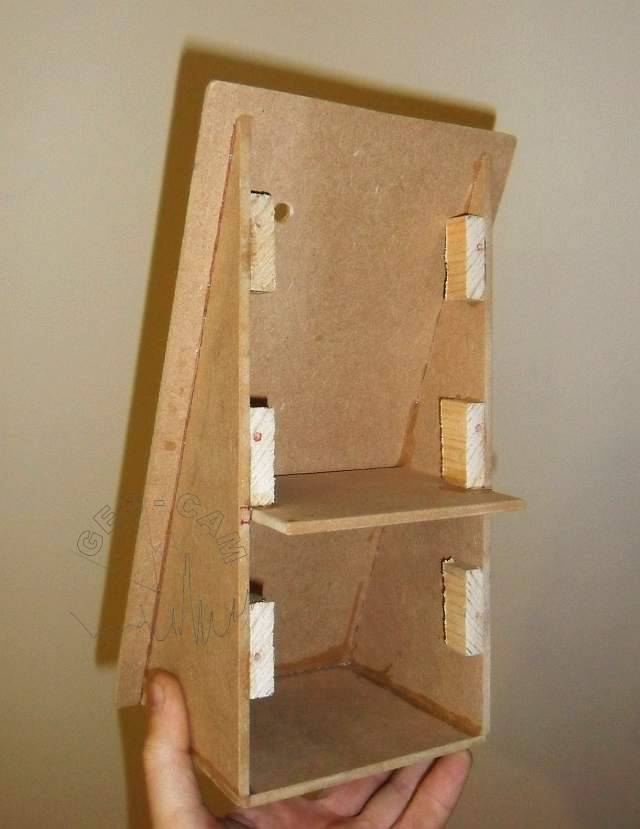

Interiormente el Duplex consta de dos espacios separados. El compartimento inferior es para uso de los pajarillos y el superior permite alojar un nodo Mesh.

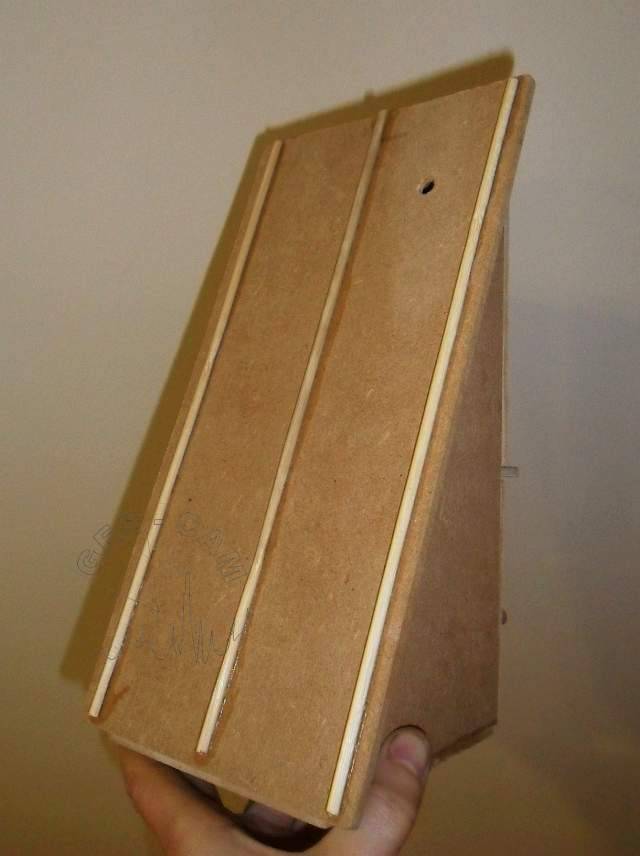

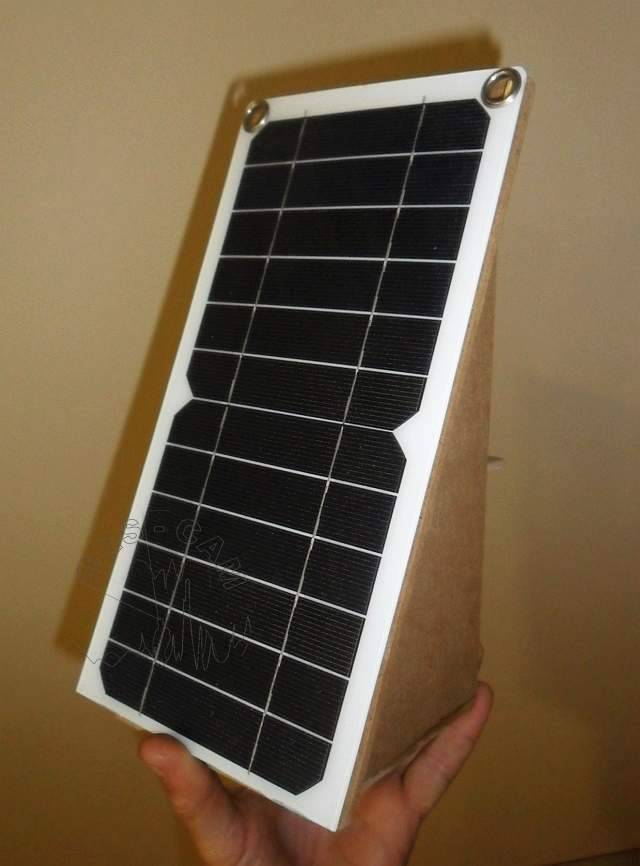

El tejadillo esta dimensionado para montar un panel solar de elevado rendimiento fotovoltaico.
Ha quedado molón… estaba pidiendo a gritos pasarlo a CAD

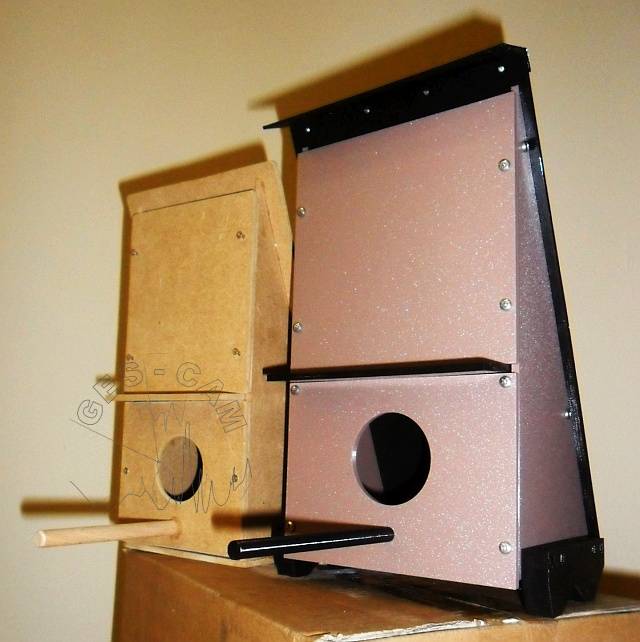

Partiendo del prototipo en madera y DM, realizamos el modelado CAD y la impresion en 3D. Las dimensiones finales se han adaptado para permitir alojar comodamente las baterias, una caja de protección interior, antenas y demás accesorios.

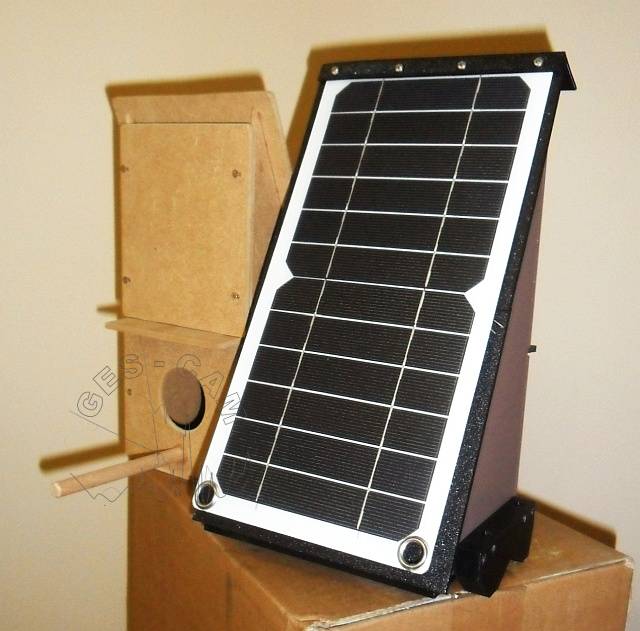

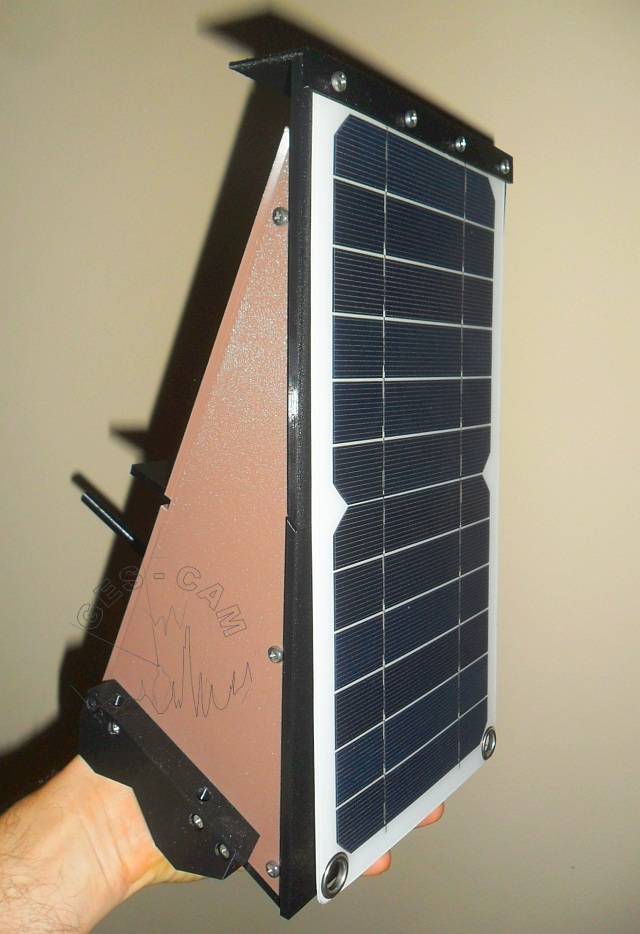

La integracion del panel solar es perfecta, y se puede mejorar todavía mas. Pero de eso hablaremos otro día
El Duplex Alpino posee dos soportes laterales para fijarlo sobre una rama, un tubo, una barandilla… empleando para ello abarcones estandar de los que usan en instalaciones de antenas y mástiles de TV.
La construcción del Duplex es totalmente modular. Las piezas se imprimen por separado y se ensamblan perfectamente empleando tornillos de métrica 3 (M3). Podemos emplear un unico color para todas las partes, o combinar partes de colores diferentes. Como mas nos guste.

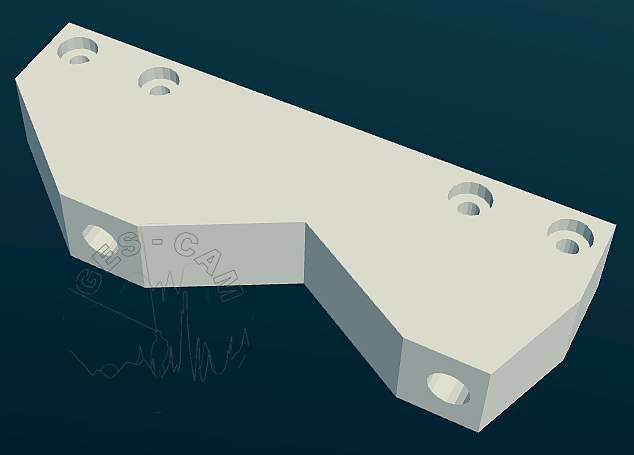

Este es uno de los soportes laterales que permiten sujetar el Duplex sobre un tubo, o una rama de arbol.

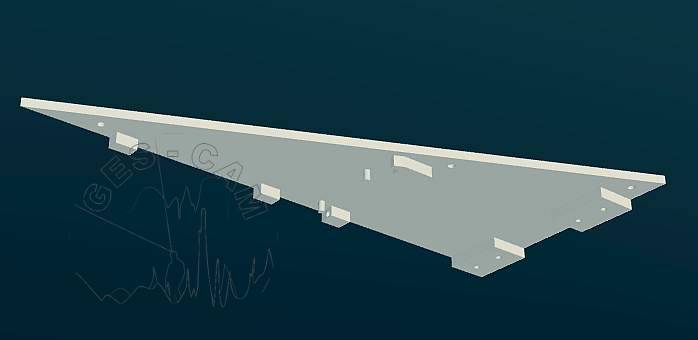

Uno de los laterales del Duplex, modelado en CAD. Todas las partes se ensamblan facilmente y se fijan con tornillos.
Aunque no se muestra en las fotos que ilustran el artículo, la placa de cierre frontal del espacio superior está preparada para favorecer la ventilacion del nodo. Tambien dispone de agujeros para fijar una caja de protección, asi como diversas opciones de antena.

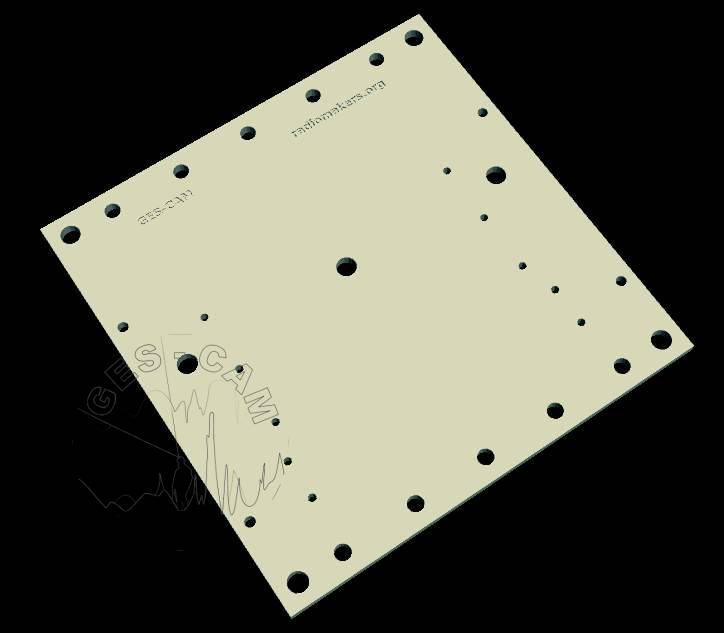

Aqui vemos el modelado de la placa frontal que se incluye en el archivo de descarga.
¡¡Ampliación de contenido!!
Aunque en las fotos previas no se muestra, en el paquete .ZIP con los archivos .STL, la placa frontal superior del Duplex Alpino esta preparada para el montaje de un nodo, o cualquier otro dispositivo electrónico para supervisión o monitorización de aves.
En las siguientes imágenes vemos el modelo impreso de la placa que se adjunta en el paquete, realizado en color azul:
La placa frontal puede extraerse completamente, con toda la electrónica incorporada (excepto el panel solar, que permanece fijo sobre el tejadillo del Duplex). De este modo podemos retirar/reemplazar el nodo sin mover el Duplex Alpino de su ubicación.
El hueco existente puede dejarse abierto, o cerrarlo con una placa ciega, similar a la que aparece en las fotos al inicio de este artículo.
La placa frontal dispone de agujeros para fijar el conector (o conectores) de antena, fijación para antena interior, así como una cajita de protección para albergar la electrónica. Cada elemento puede disponerse en diferentes posiciones, según la configuración particular.
Estan previstos agujeros adicionales para ventilación del hueco que alberga el nodo. De hecho todo el diseño de Duplex contempla la circulación del aire por todo el interior.
Estas imágenes dan una idea de la disposición de los elementos. Antena, pigtail, caja de protección…
Faltan algunas cosas, como por ejemplo las baterias.Segun el número de baterias que incorpore el nodo, pueden acomodarse en el hueco restante reservado ad-hoc para ello.
Pero dentro de la cajita de protección, además del módulo LoRa, cabe una bateria del tipo 18650, por si no deseamos complicarnos mucho el montaje.
Estas cajitas1) resultan muy prácticas y económicas. Las estamos empleando tanto que hemos diseñado un accesorio adicional para ellas.
Una plaquita, o panel, que encaja perfectamente en el hueco interior de la cajita, y se queda fijo al poner la tapa de cierre.
Es nuestra plaquita "FatalFem".
El diseño de la plaquita Fatalfem dispone de unos separadores para acomodar circuitos adicionales por la parte interior.
Incluso entra a la perfección una Raspberry Pi Zero W!!
Enlace al archivo .ZIP con todos los ficheros .STL para construir el Duplex ALpino en 3D.
