WaterMark

Una solución BBB para disponer de una conexión de antena 100% impermeable ( sumergible incluso ), o también como conexión eléctrica de propósito general.

Llevamos años empleando conexiones de antena en rosca metrica estandar, impermeables, para desarrollar nuestra investigacion en comunicaciones subterráneas. Todas las antenas de HF WormAnt llevan este sistema.

En esta ocasión damos “otra vuelta de tuerca”, simplificando el sistema para adaptarlo a cualquier caja o contenedor estanco en los que precisemos sacar una antena al exterior. Como por ejemplo un nodo Meshtastic.

Esta conexión podemos realizarla con elementos comunes, localizables en cualquier almacén o ferretería local, y un par de herramientas típicas de bricolage.

Con este sistema tan simple te garantizas que el agua jamás deje en tus delicados equipos electronicos su WaterMark.

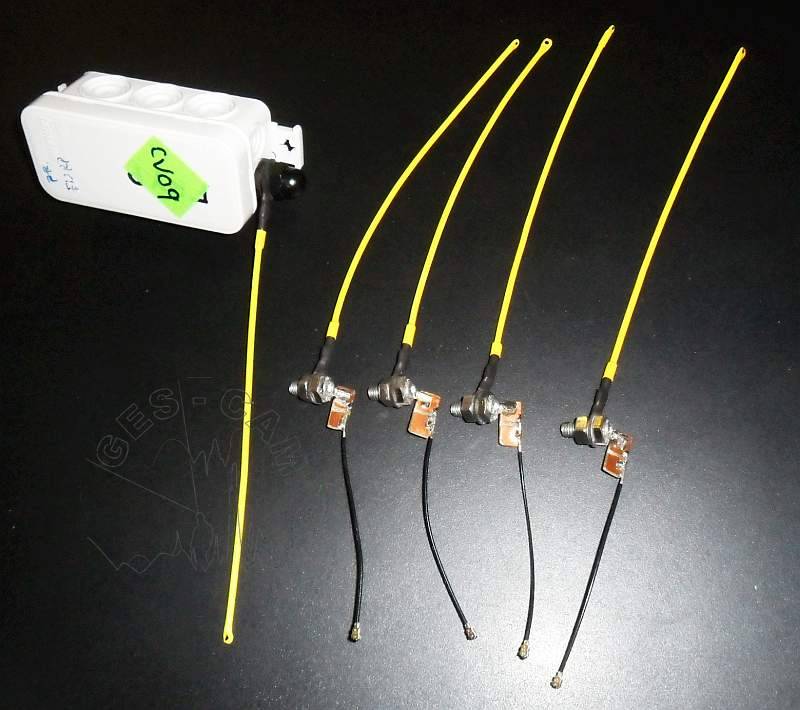

Aqui un primer plano de esta pequeña joya:

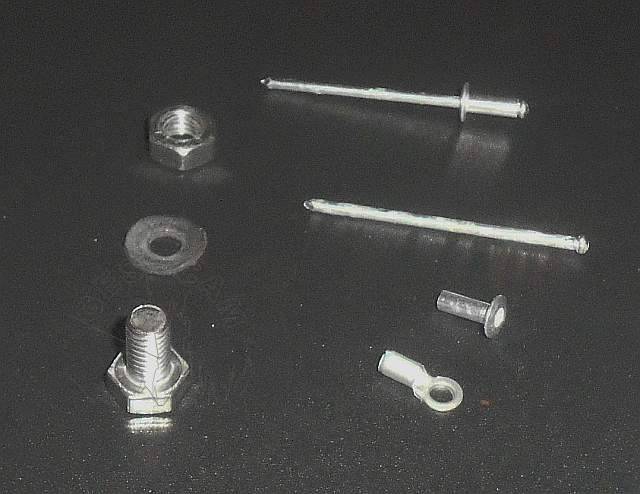

Esta es la lista de elementos necesariospara montar el WaterMark:

• Tornillo Inox (A270) M6x16 mm, cabeza hexagonal
• Tuerca inox M6
• Terminal en ojal, de crimpar, M3
• Remache de aluminio, 3 x 9 mm
• Junta tórica o plana adecuada al tornillo M6

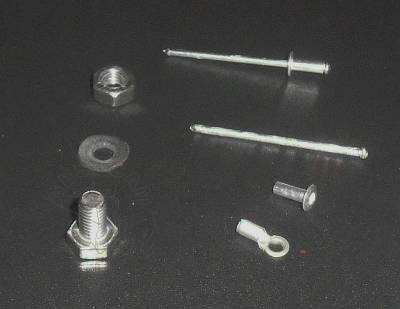

Basta con desmontar el remache, como vemos en la imagen superior, retirando su vástago central. Pasamos el remache por el interior de ojal del terminal eléctrico M3 y con unos alicates, le realizamos unas muescas, deformándolo ligeramente, en su parte media.

Con una broca de 3 mm de diametro realizamos un taladro de 10 mm de profundidad en la cabeza hexagonal del tornillo M6.

El material es inox, así que la operación requiere buen pulso, baja velocidad y agarrar bien la pieza durante la operación de taladrado. Un pequeño tornillo de banco es una bendición del cielo para esto. Ademas nos servirá luego para embutir el remache.

Si disponemos de un pequeño taladro de banco, la operación de taladrar el tornillo resulta mas cómoda, pero no es imprescidible.

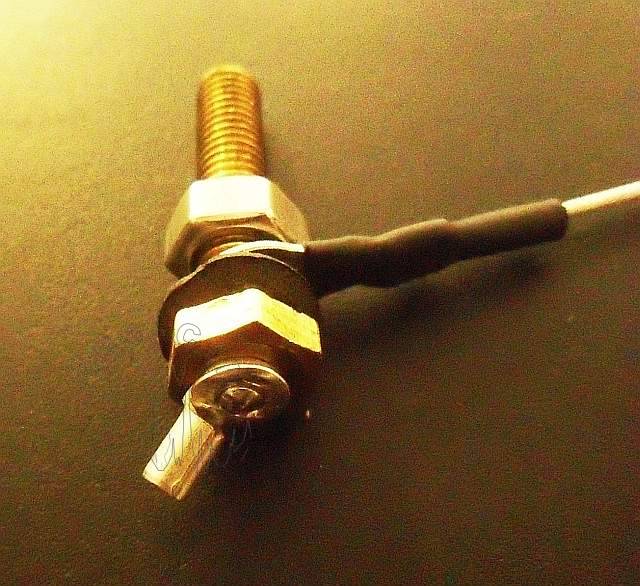

También podemos optar por emplear un tornillo de latón, en lugar de inox, tal como vemos en las fotos. El Latón resulta mucho mas agradecido la hora de mecanizar y también es resistente a la corrosión.

Para embutir el remache en el agujero del tornillo y fijar asi el terminal contra el mismo, podemos recurrir a unos golpes de martillo o emplear el mismo tornillo de banco a modo de prensa DIY.

Con estos simples elementos ya disponemos de una conexión de antena (o eléctrica) al exterior del contenedor que resulta 100% waterproof.

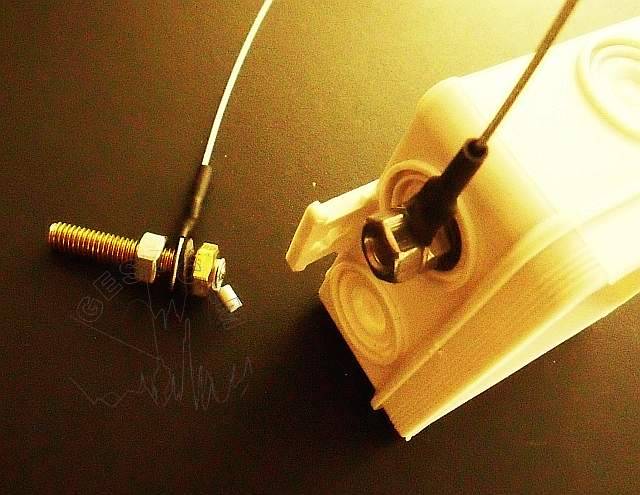

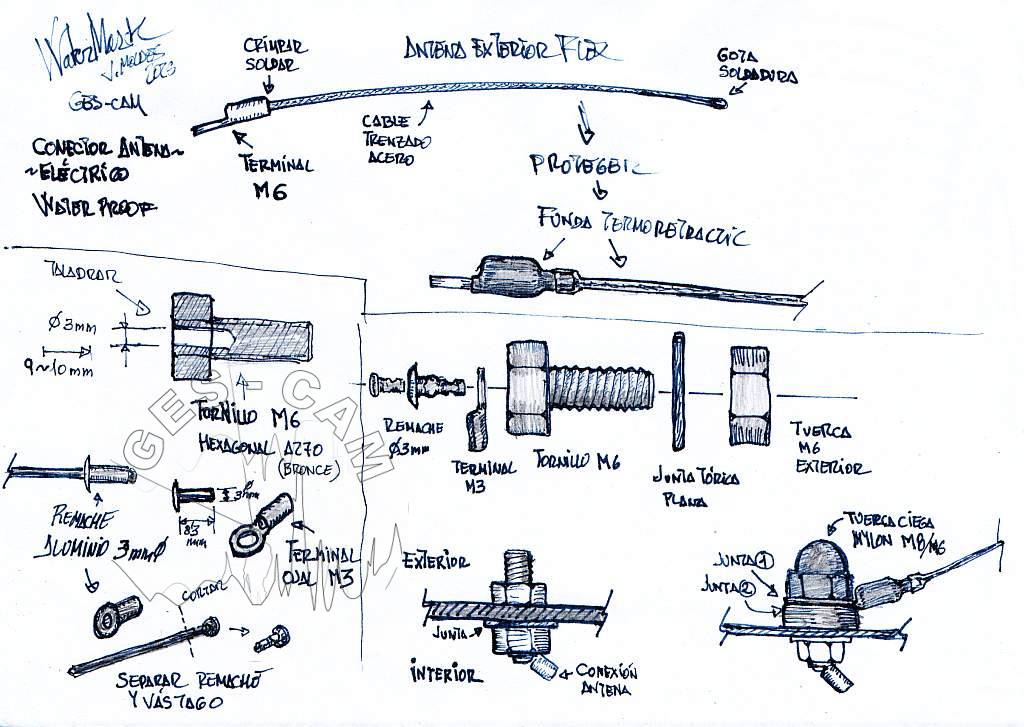

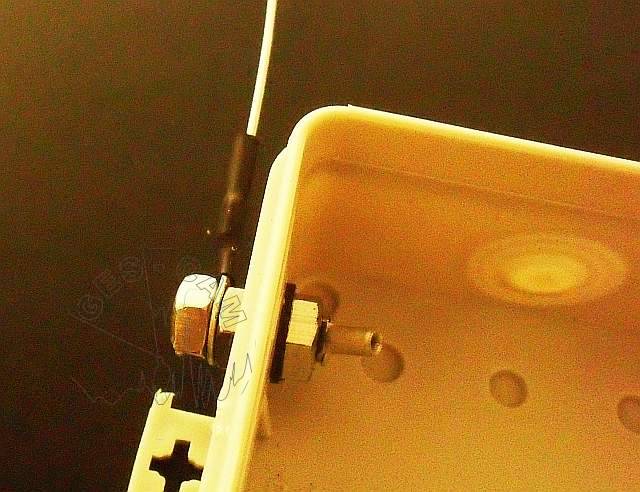

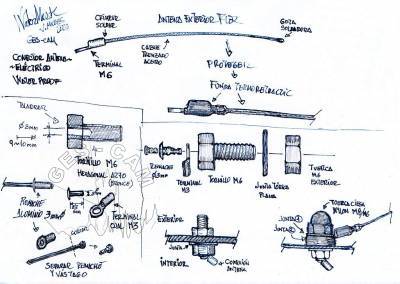

En las fotos se muestra como sujetar una antena de campo, flexible y resistente al maltrato, antes de impermeabilizar todo el conjunto exterior. En los croquis siguientes vemos como realizar todo el proceso.

Mas simple que el mecanismo de un vaso!!

(…pero si era tan simple… ¿por que a nadie se le ocurrió antes?… )
